ソリューション設計データの3D化支援
図面の3D化
設計データの3D化支援
紙や2Dで作成されている設計データを3D化
青焼き、pdf、DXF、DWGファイルから3D化をご支援します
設計データの3D化支援とは
デジタルデータを活用し製品開発・検証作業を行う場合は、設計データの3D化が不可欠になります。
3DCADを使用して、お客さまが現在お持ちの図面データを3Dモデルの設計データに変換するご支援をします。
設計データを3D化することで、後工程となる製造業務・保守業務にも有効活用することが可能となります。
設計データの3D化支援概要

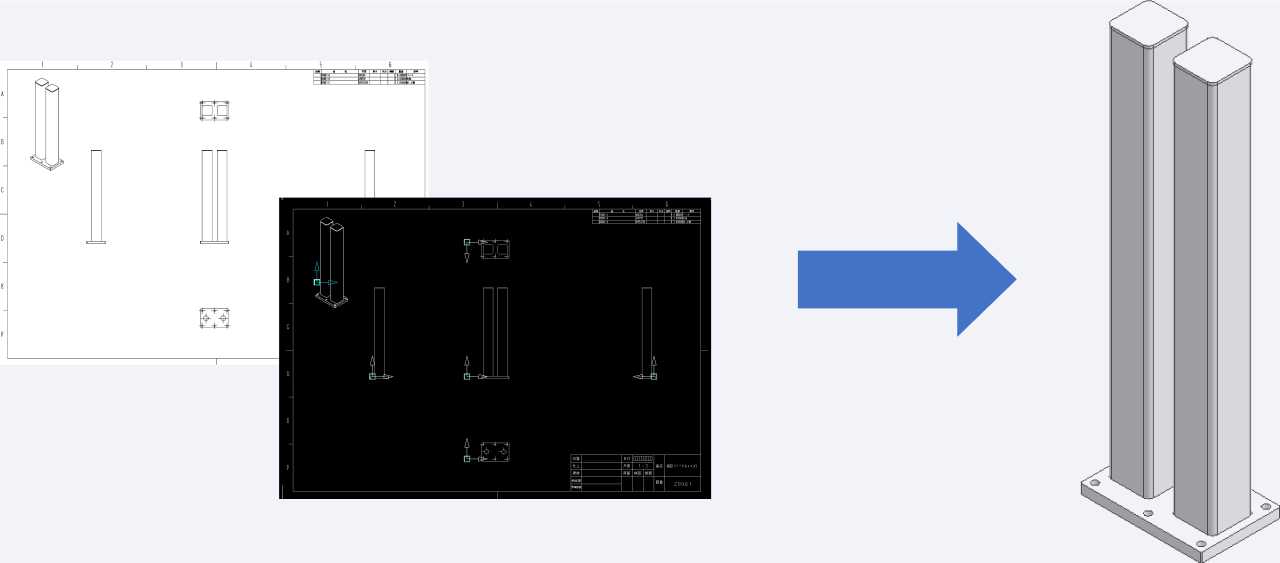

青焼き、pdf、DXF、DWGファイルから3DCADへ移行するサービスです。
（3Dモデルがないことが原因で3D設計業務が開始できないというお客さまには、3Dモデル作成などの業務をお受けすることも可能です。）
解決できること
- 劣化した青焼き、pdfや2DCADデータからCADの3D、2Dデータを作成
- 流用設計にあたり、3Dデータから作成が必要な場合の負担解消
- 設計担当者が活用しやすい設変性を意識した3Dデータ作成
3D化の利点
- 人材確保が難しく、社内でのリソースが無い場合でも3D化が可能
- 基準となる3D図面を作成することで、3D設計を推進
- 過去図面を3D化することで不具合対応の迅速化を図れる
- 形状や寸法が視覚的にわかりやすい3D図面にすることで、設計データの視認性が向上
- 製品の組み立てや製造プロセスを3D図面上で、事前にシミュレーションが行える
- 応力や変形のシミュレーションを通じて、耐久性や安全性の検証が実機レスで対応可能
